塑料托盤國(guó)家標(biāo)準(zhǔn)GB15234-94（塑料托盤國(guó)標(biāo)）    附件pdf下載

    1、主題內(nèi)容與適用范圍

    本標(biāo)準(zhǔn)規(guī)定了塑料平托盤的產(chǎn)品分類、技術(shù)要求、試驗(yàn)方法、檢驗(yàn)規(guī)則和標(biāo)志、運(yùn)輸、貯存等基本要求。

    本標(biāo)準(zhǔn)適用于以高密度聚乙烯、聚丙烯等為主要原料，能兩向或四向進(jìn)叉載荷P為1000 kg的單面、雙面使用的塑料平托盤(以下簡(jiǎn)稱托盤)。

    2、引用標(biāo)準(zhǔn)

    GB 2918 塑料試樣狀態(tài)調(diào)節(jié)和試驗(yàn)的標(biāo)準(zhǔn)環(huán)境

    GB 2934 聯(lián)運(yùn)平托盤外部尺寸系列

    GB 3716 托盤名詞術(shù)語(yǔ)

    GB 4996 木制聯(lián)運(yùn)平托盤試驗(yàn)方法

    3、術(shù)語(yǔ)

    按 GB3716 規(guī)定執(zhí)行。

    4、產(chǎn)品分類

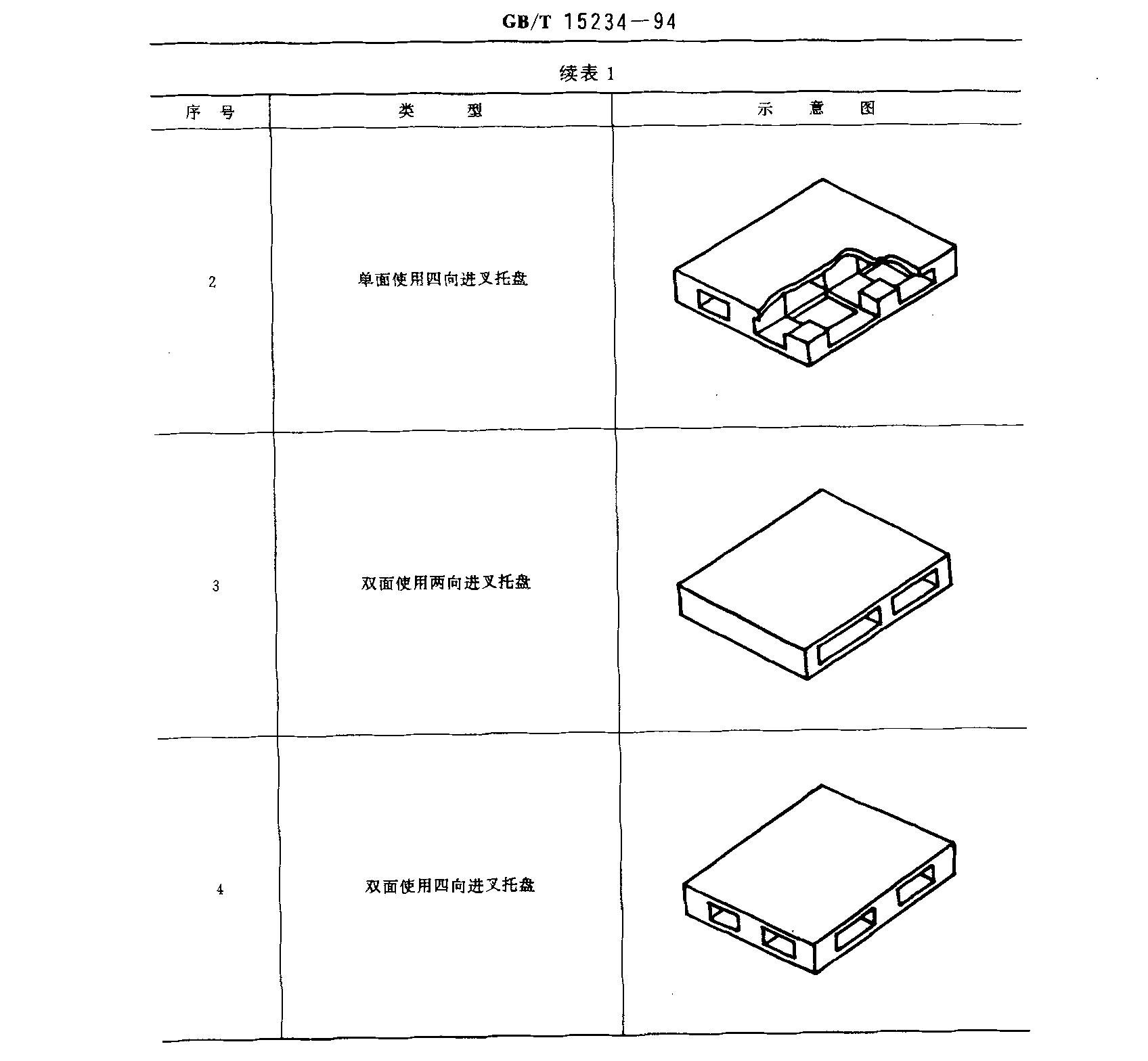

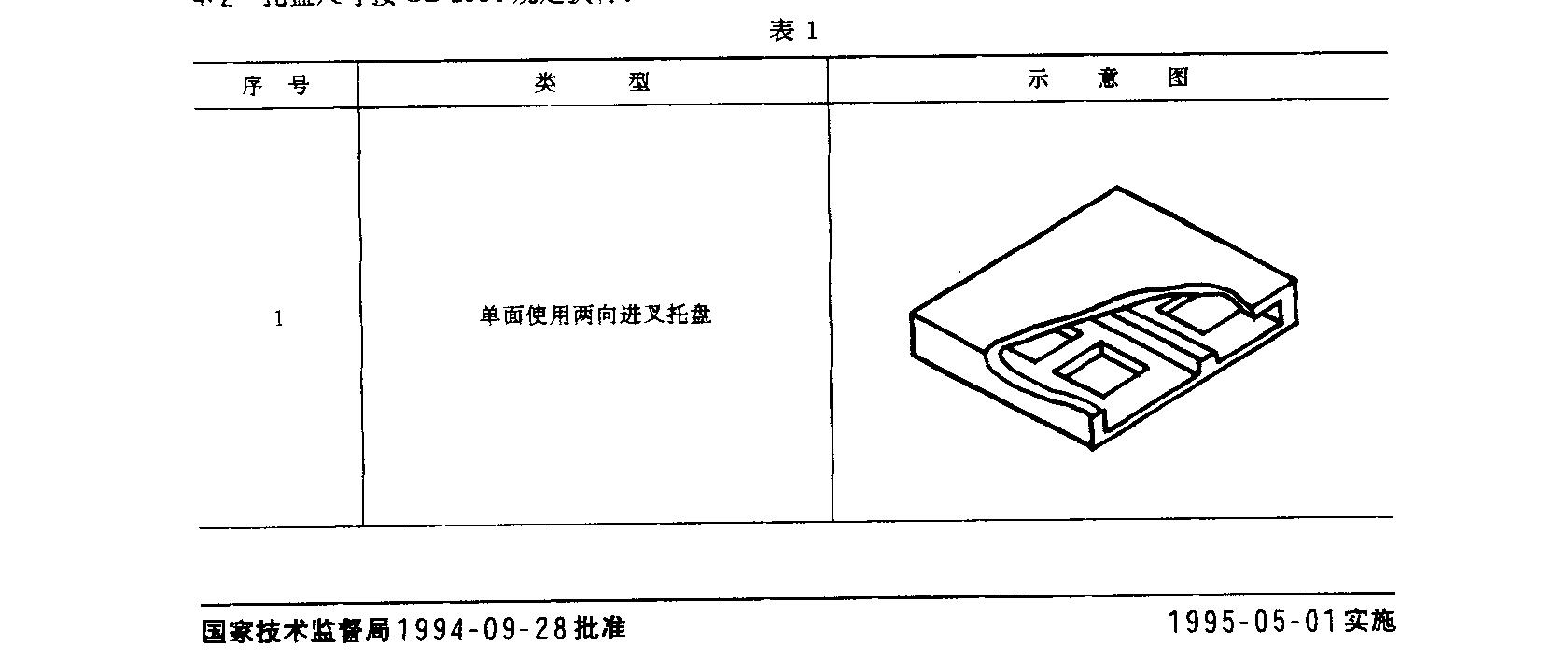

    4.1  托盤的類型見表1。

    4.2  托盤尺寸按 GB 2934 規(guī)定執(zhí)行。


    5、技術(shù)要求

    5.1  使用性能

    托盤應(yīng)在+40到一25℃的溫度范圍內(nèi)具有足夠的強(qiáng)度和剛度，并應(yīng)有防滑性能，保證在運(yùn)輸、裝卸、堆碼過程中安全作業(yè).載貨托盤允許在貯存時(shí)平整堆碼三層，空托盤應(yīng)能穩(wěn)定地多層堆碼。

    5.2  物理機(jī)械性能

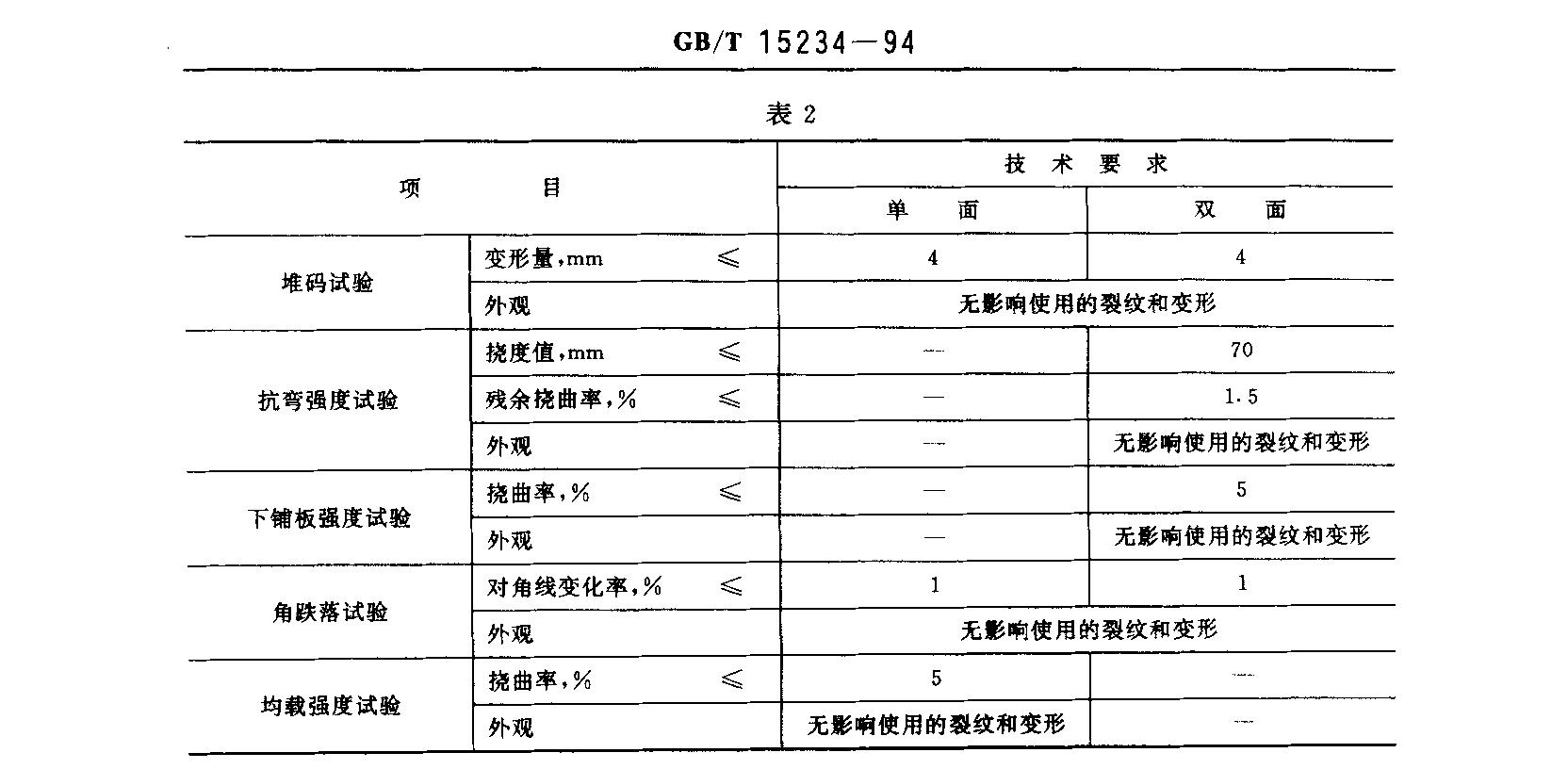

    托盤應(yīng)按第6章規(guī)定依次進(jìn)行各項(xiàng)試驗(yàn)，技術(shù)要求應(yīng)符合表2規(guī)定。


    5.3  外觀

    托盤表面應(yīng)平整、無(wú)飛邊，無(wú)影響使用的裂紋和變形，單個(gè)托盤上不應(yīng)有明顯色差，同批產(chǎn)品色澤基本一致。

    6、試驗(yàn)方法

    6-1  試樣的狀態(tài)調(diào)節(jié)和試驗(yàn)的標(biāo)準(zhǔn)環(huán)境

    第6.4,6. 5和6. 7條中的試樣按GB 2918規(guī)定的溫度23士2C、相對(duì)濕度45寫-55緯的環(huán)境，進(jìn)行不少于48 h的狀態(tài)調(diào)節(jié)，并在該條件下進(jìn)行試驗(yàn)。

    6.2  試驗(yàn)裝置

    試驗(yàn)裝置尺寸誤差為+2%——一2%；

    測(cè)量?jī)x器的精度為0.5mm；

    包括試驗(yàn)負(fù)荷在內(nèi)的各部件的位置精度為士2mm；

    試驗(yàn)負(fù)荷的總誤差為+1%——一1%。

    6.3  堆碼試驗(yàn)

    6.3.1 步驟

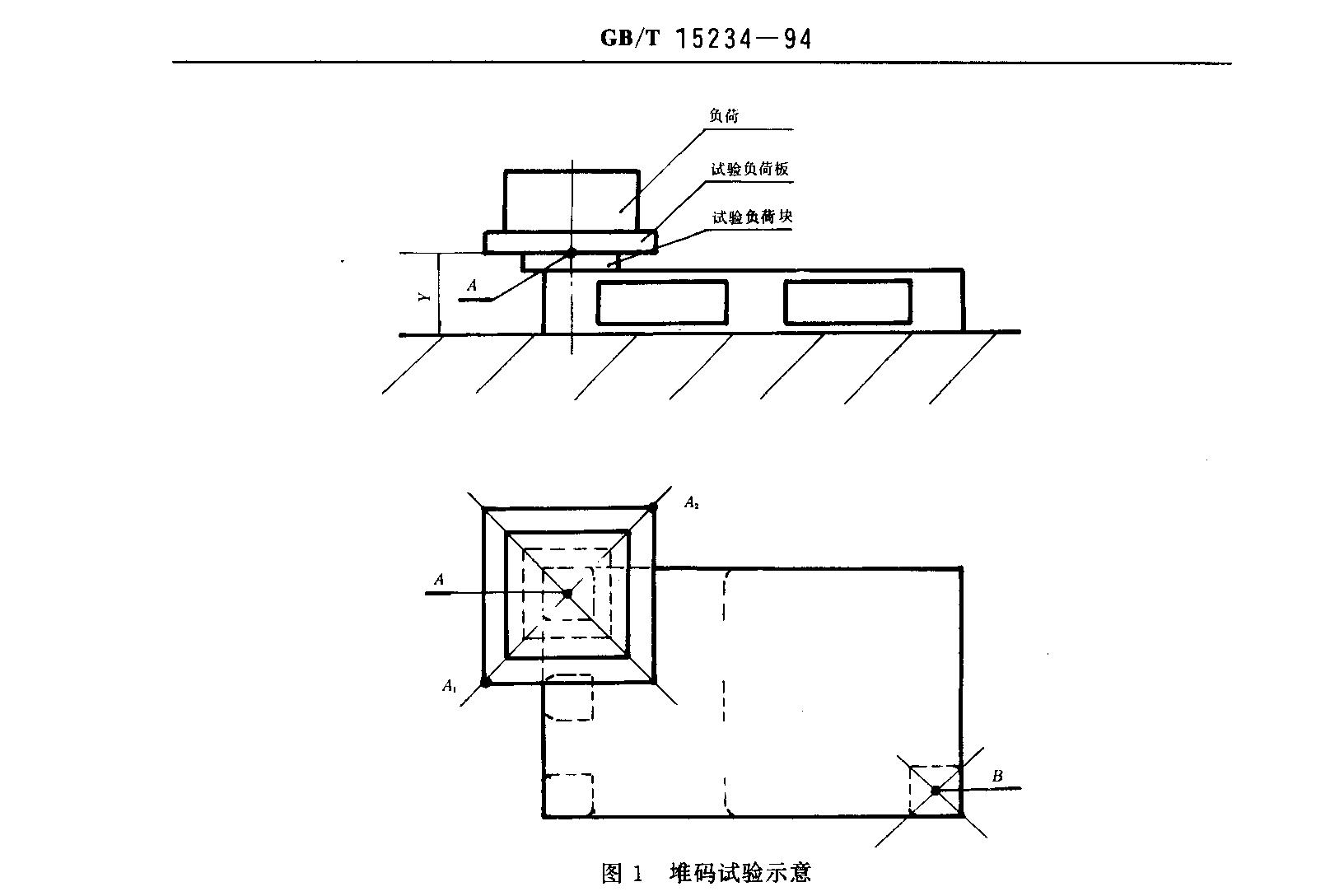

    a、按圖1所示將托盤放在一個(gè)平整、堅(jiān)硬的水平面上，將外形尺寸為300 mm x 300 mm x 25 mm的試驗(yàn)負(fù)荷塊放在外側(cè)墊塊中心點(diǎn)上；

    b、試驗(yàn)負(fù)荷板置于試驗(yàn)負(fù)荷塊上，將試驗(yàn)負(fù)荷加至0.25尸，試驗(yàn)負(fù)荷包括試驗(yàn)負(fù)荷塊和試驗(yàn)負(fù)荷板的質(zhì)量，試驗(yàn)負(fù)荷要分布均勻，記錄此時(shí)的Yl值；

    c、在1-5 min內(nèi)，將試驗(yàn)負(fù)荷加至1.1P，試驗(yàn)負(fù)荷要分布均勻，保持此試驗(yàn)負(fù)荷24 h，記錄此時(shí)的y2值；

    d、A點(diǎn)的變形，以A1和A2所測(cè)的結(jié)果平均值來(lái)表示；

    e、依次對(duì)四個(gè)角的墊塊進(jìn)行實(shí)驗(yàn)；

    6.3.2 計(jì)算

    式中：y—— 堆碼試驗(yàn)的變形量，mm；

    y1—— 0.25P試驗(yàn)角荷時(shí)，上鋪板A點(diǎn)相對(duì)水平面的高度，mm；

    Y2—— 1.1P試驗(yàn)負(fù)荷時(shí)，上鋪板A點(diǎn)相對(duì)水平面的高度，mm。

    6.3.3 卸載后，外觀應(yīng)無(wú)影響使用的裂紋和變形。試驗(yàn)結(jié)果以算術(shù)平均值表示。

    6.3.4 在兩個(gè)角(A,B)上同時(shí)試驗(yàn)時(shí)，試驗(yàn)負(fù)荷為2. 2P，在四個(gè)角上同時(shí)試驗(yàn)時(shí)，試驗(yàn)負(fù)荷為4. 4P。

    6.4  抗彎強(qiáng)度試驗(yàn)

    按 GB 4996 中第4.1條規(guī)定執(zhí)行。

    6.5  下鋪板強(qiáng)度試驗(yàn)

    6.5.1 步驟

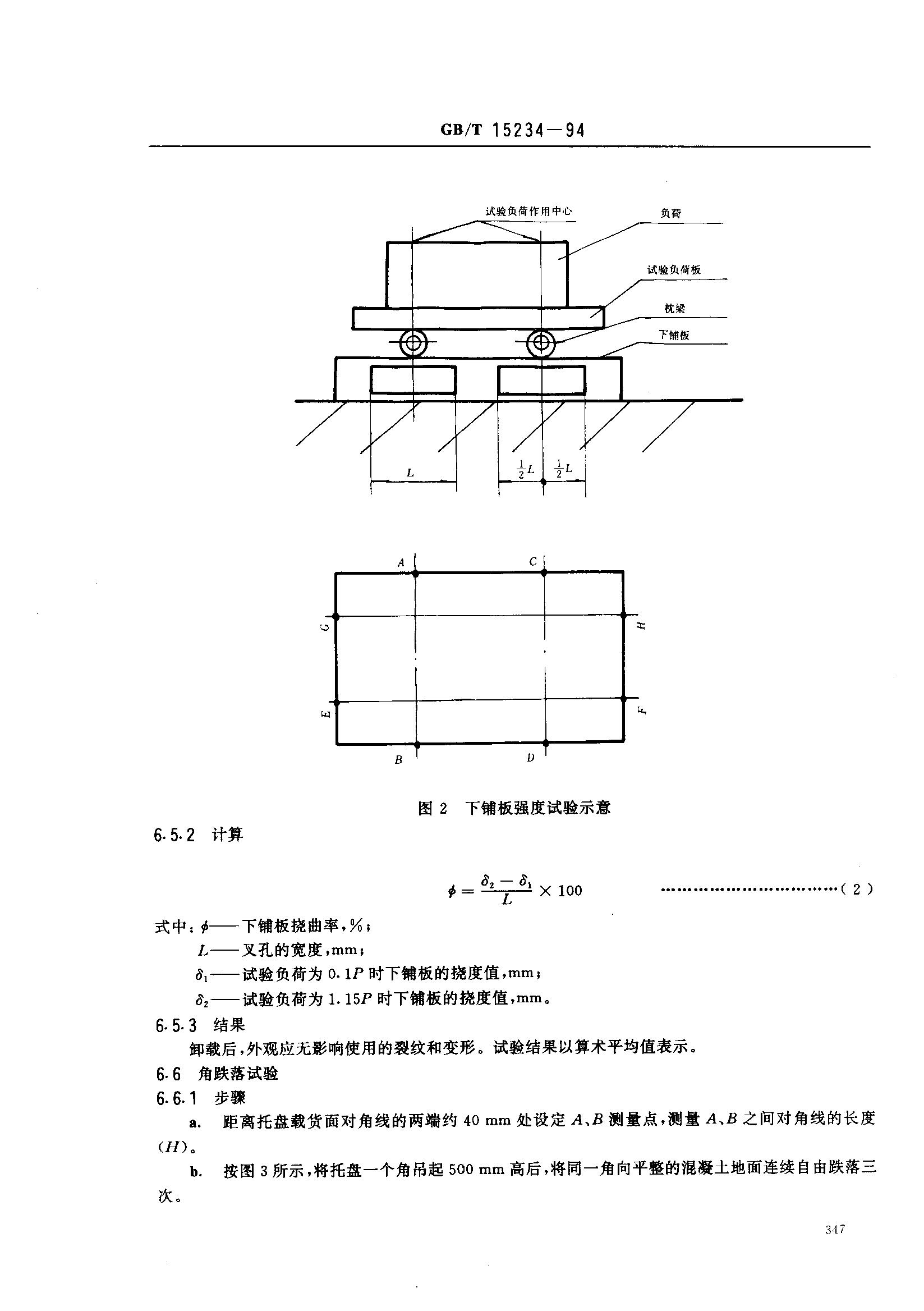

    a.按圖2所示，將托盤的上鋪板向下放置在一平整、堅(jiān)硬的水平面上；

    b.枕梁尺寸按GB 4996規(guī)定執(zhí)行；

    c.按圖2所示，在下鋪板上分別架上兩根枕梁；

    d.試驗(yàn)負(fù)荷板架在枕梁上后，將試驗(yàn)負(fù)荷加至0.1 P，試驗(yàn)負(fù)荷包括枕梁和試驗(yàn)負(fù)荷的質(zhì)量，試驗(yàn)負(fù)荷要分布均勻，記錄此時(shí)的撓度值S1；

    e.繼續(xù)將試驗(yàn)負(fù)荷加至1. 15P，試驗(yàn)負(fù)荷要分布均勻，記錄此時(shí)的撓度值S2；

    f.撓度值可以A,B,C,D所測(cè)的結(jié)果的算術(shù)平均值來(lái)表示；

    g.對(duì)長(zhǎng)、寬兩個(gè)方向進(jìn)行試驗(yàn)。

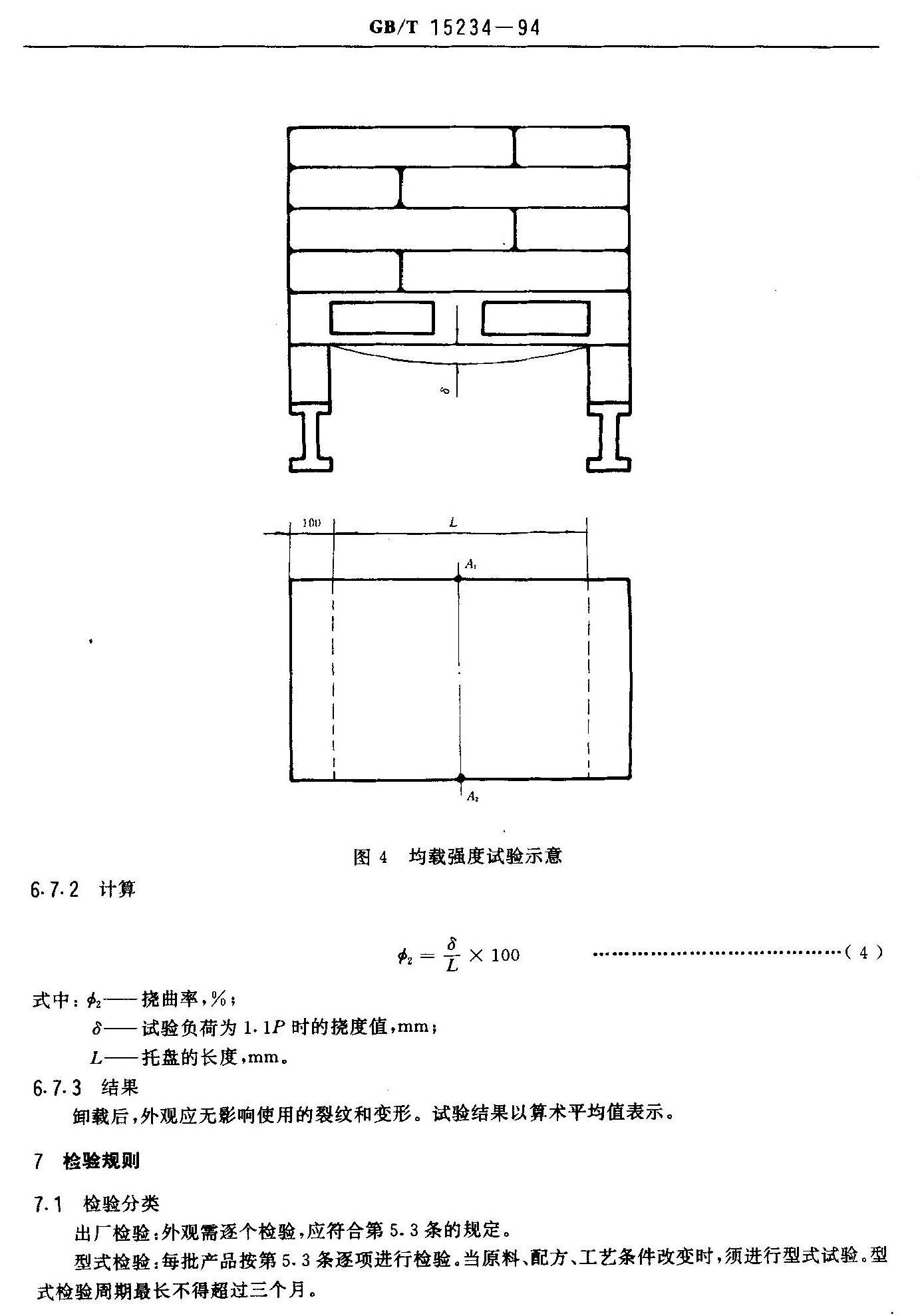

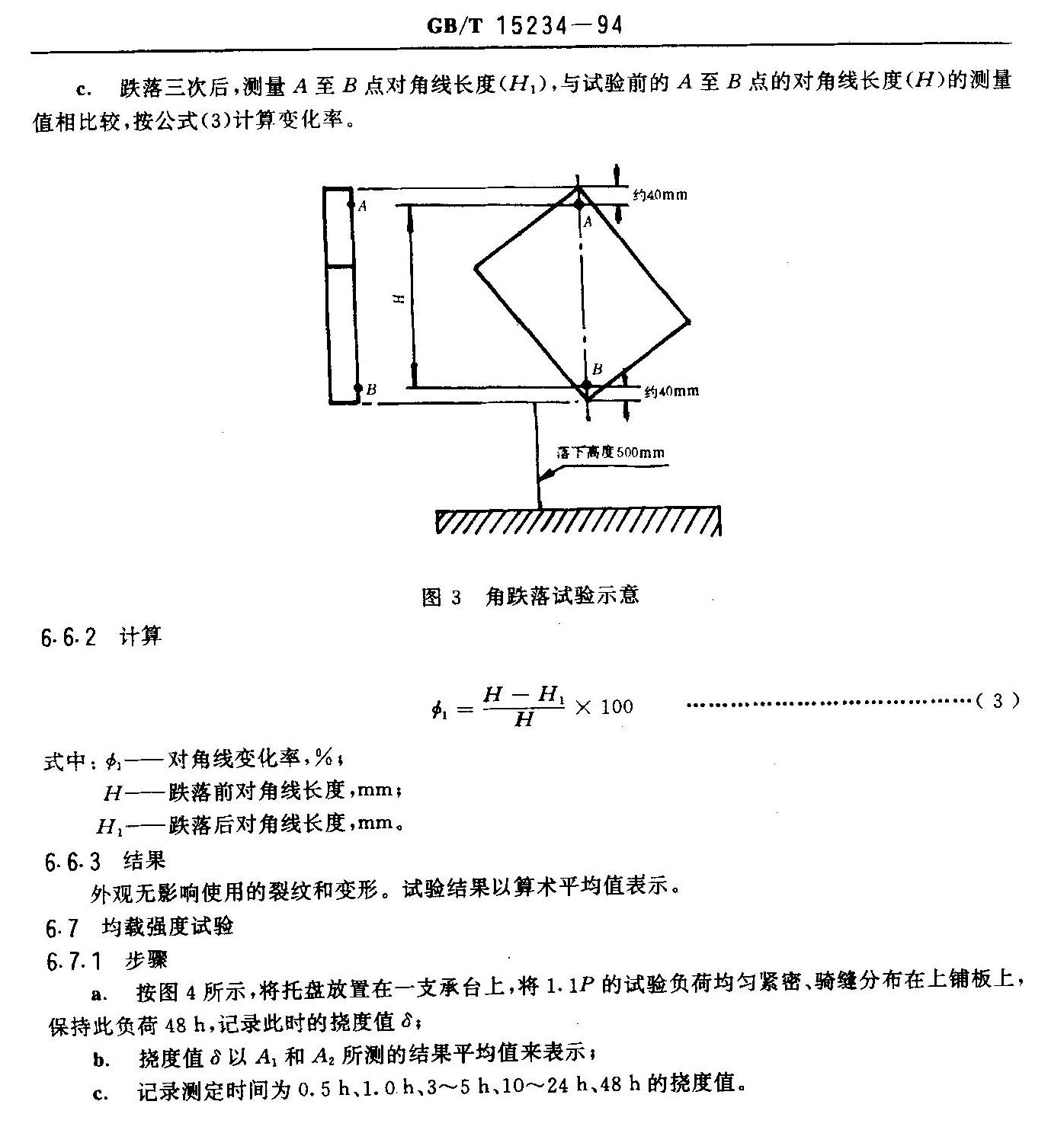

    7.2  組批

    同一原料、同一配方、同一工藝條件、同一規(guī)格的托盤為一批，每批的最大數(shù)量不得超過5000個(gè)。

    7.3  抽樣

    每項(xiàng)試驗(yàn)不得少于3個(gè)托盤。

    7.4  判定規(guī)則

    外觀一項(xiàng)不合格時(shí)，該個(gè)托盤為不合格。

    物理機(jī)械性能任何一項(xiàng)不合格時(shí)，需重新雙倍數(shù)盆取樣，對(duì)不合格項(xiàng)目復(fù)驗(yàn)，經(jīng)復(fù)驗(yàn)合格，該批為合格批;如仍不合格，該批為不合格批。

    8  標(biāo)志、運(yùn)輸、貯存

    8.1 每個(gè)托盤應(yīng)打上水久性標(biāo)志，標(biāo)明生產(chǎn)廠名稱、產(chǎn)品類型、商標(biāo)、規(guī)格、標(biāo)準(zhǔn)號(hào)和栽荷量。

    8.2 每批托盤應(yīng)附產(chǎn)品合格證并標(biāo)有批號(hào)、檢驗(yàn)機(jī)構(gòu)、檢驗(yàn)員印章。

    8.3 貯運(yùn)過程中托盤應(yīng)擺放整齊，防止機(jī)械碰傷。

    8.4 貯存時(shí)避免日光暴曬、高溫、熱源、火源。

    附加說(shuō)明：

    本標(biāo)準(zhǔn)參照采用日本JIS Z0602《平托盤試驗(yàn)方法》和JIS 2006《塑料平托盤》等兩項(xiàng)標(biāo)準(zhǔn).

    本標(biāo)準(zhǔn)由中華人民共和國(guó)交通部提出。

    本標(biāo)準(zhǔn)由中華人民共和國(guó)鐵道部標(biāo)準(zhǔn)計(jì)量研究所、交通部標(biāo)準(zhǔn)計(jì)量研究所歸口。

    本標(biāo)準(zhǔn)由交通部標(biāo)準(zhǔn)計(jì)量研究所、金陵石化公司塑料廠、齊齊哈爾市塑料二廠、中國(guó)包裝科研測(cè)試中心起草。

    本標(biāo)準(zhǔn)主要起草人張敬軒、胡章慧、關(guān)文界、那萬(wàn)青、蘇永華。
